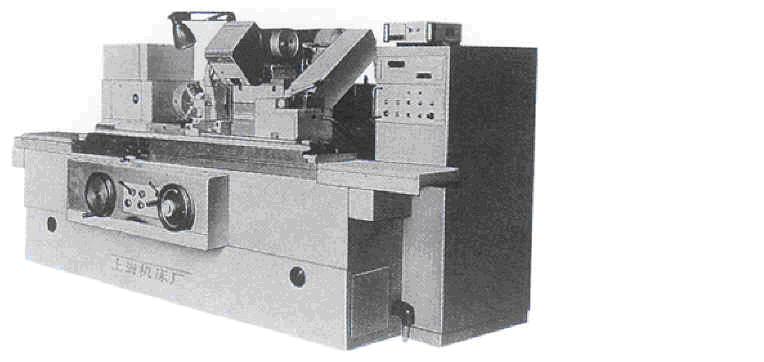

主要技術規格及參數：
主要規格
|
最大磨削直徑×最大磨削長度 |
φ320×1000mm |
加工范圍
|
中心高 |
180mm | |
|
頂尖距 |
1000mm | |
|
可磨外圓直徑 |
用中心架 |
最小φ8mm、最大φ60mm |
|
|
不用中心架 |
最小φ8mm、最大φ320mm |
|
可磨內圓直徑 |
用中心架可夾直徑 |
最小φ30 mm、最大φ125mm |
|
|
不用中心架 |
最小φ16mm、最大φ125mm |
|
可磨工件最大重量 |
150Kg | |
砂輪架
|
砂輪尺寸 |
最大φ400×50×φ203mm |
|
|
磨耗至φ280×50×φ203mm |
|
砂輪線速度 |
35、17.5m/s |
|
砂輪主軸轉速 |
1680、840r/min |
|
最大移動量（包括快速移動量） |
241mm |
|
快速進退量 |
50mm |
|
砂輪架回轉角度 |
+30°，-20° |
|
手輪一轉砂輪架移動量 |
1mm |
|
手輪一格砂輪架移動量 |
粗0.005mm |
|
|
精0.001mm |
|
自動周期進給 |
無 |
|
自動切入進給 |
無 |
|
砂輪修整和補償進給 |
手動 |
|
手動最小進給量 |
0.001mm |
內圓磨具
|
砂輪尺寸 |
最大 |
φ50×25×φ13 | |
|
|
最小 |
φ15×20×φ5 | |
|
主軸轉速 |
10000、15000r/min | ||
機床電機總功率 7.96KW
機床外形尺寸和凈重
|
長×寬×高 |
3340×1670×1650mm |
|
凈重 |
4800Kg |
機床裝箱尺寸和毛重
|
長×寬×高 |
3380×2400×2000mm |
|
毛重 |
6600Kg |
工作精度：
出廠合格標準（JB/T9914-1999）
|
MG1432B |
|
P1磨削頂尖間試件的精度： |
|
①長試件精度 |
|
a)圓度：0.002mm |
|
b)直徑的一致性：0.005mm |
|
試件尺寸：φ75×750 |
|
②短試件的圓度：0.0005mm |
|
試件尺寸：φ60×200 |
|
P2卡盤上磨短試件外圓的精度： |
|
圓度：0.002mm |
|
試件尺寸：φ60×30 |
|
P3卡盤磨短試件內圓的精度： |
|
圓度：0.002mm |
|
試件尺寸：φ60×100 |
|
試件表面粗糙度： |
|
P1長試件Ra0.04μm |
|
短試件Ra0.01μm |
|
P2;Ra0.02μm |
|
P3;Ra0.04μm |
